橫河變送器詳細介紹

更新時間：2019-03-21

點擊次數：1550

制造規范、標準及準則（EJA智能壓力、差壓變送器）

A． Q/CYS001-2001 EJA壓力、差壓變送器；

B． ISO9001:2000 idt GB/T19001-2000質量管理體系標準

C． GB/T 17614.1-1998 工業過程控制系統用變送器第1部分：性能評定方法

。

D． GB/T 17614.2-1998 工業過程控制系統用變送器第2部分：檢查和例性試驗導則。

E． GB3836.1-2000 爆炸性氣體環境用電氣設備第1部分：通用要求。

F． GB3836.1-2000 爆炸性氣體環境用電氣設備第2部分：隔爆型“d”。

G． GB3836.1-2000 爆炸性氣體環境用電氣設備第2部分：隔爆型“d”。

H． GB3836.1-2000 爆炸性氣體環境用電氣設備第4部分：本質安全型“I”。

I． GB 9969.1-1998 工業產品使用說明書總則

J． GB/T15464-1995 儀器儀表包裝通用條件

K． JB/T 9329-1999 儀器儀表運輸,運輸儲存基本環境條件及試驗方法

L． JIS C 0920 電器設備,器具及配線材料防水試驗通則

EJA智能變送器制造商為日本橫河電機株式會社（英文名稱YOKOGAWA），其為自動化儀表生產制造商，生產的EJA智能變送器采用單晶硅諧振式傳感器設計。

自95年進入中國市場以來，深受廣大用戶的青睞，2005年訂貨達12萬臺。重慶橫河川儀有限公司（英文縮寫CYS）為日本橫河電機株式會社與重慶川儀總廠有限公司共同出資組建（橫河電機占60%，重慶川儀占40%），生產EJA智能變送器，同時代理銷售原產于日本橫河電機的EJA變送器，并為日本橫河電機生產的EJA變送器在中國的售后服務商。

重慶橫河川儀有限公司為橫河電機在三大生產基地之一，以ISO9000質量體系與日本橫河電機5M質量管理方式相結合，保障CYS制品與日本制品同一品質。

序號	項目	性能指標
1	實際測量精度	±0.075%
2	穩定性	±0.1%/60個月
3	時間響應	95mS
4	量程比	100：1
5	指標符合性（是否符合3-σ準則）	3σ
6	Z小微壓量程	0.1KPa
7	表頭顯示方式	LCD數字式
8	開放協議	HART/BRAIN/FF協議供選擇
9	現場阻尼、零點及量程調整方式	現場阻尼、零點及量程調整均可通過手操器實現
10	其他技術特點	差壓變送器可免三閥組安裝差壓變送器的高低壓側可互換可忽略溫度和靜壓影響

產品技術參數匯總表

制造商	日本橫河電機株式會社
系列型號	EJA 　A系列差壓/壓力變送器
投放市場日期（中國）	1995
測量原理及其應用日期	單晶硅諧振式　　　應用日期1991年
Z大量程比（Z大量程比=Z大量程/Z小可用量程）	100：1
Z大量程比時的可能誤差	±（0.025+0.05×X/量程）%
變送器的啟動時間	＜0.8S
輸出信號的更新速度	95mS
過載能力	差壓為Z大工作壓力壓力為Z大量程的1.5倍
平均無故障時間	1000萬小時
精度	基本精度：±0.075%
變量程時的保證精度	±0.075%
Z小使用量程時的精度	±（0.025+0.05×X/量程）%
長期穩定性	±0.1%/60個月
溫度影響	零位漂移
總誤差（零位量程）	±（0.07 +0.02×量程上限/量程）%/28℃
靜壓影響	零位誤差
量程誤差	±0.1%讀數
綜合誤差（包括零位量程）	±（0.1+0.028×Max.span/X）×(P/6.9)% Max.span：Z大量程 X：設定范圍的上限和下限的絕對植以及量程三者中的Z大植 P：靜壓
智能特性	傳送方式
采用的通訊協議及其開放性	BRAIN/HART/FF協議供選擇
能否傳送以工程量標示的數字量	能
通訊速率	1200bpt
數字量工作方式	數字量疊加在模擬量上在線通訊
雙向通訊時自控回路狀態	不受影響
構成回路方式	兩線制
能否同幾個主控器件同時通訊	能
是否公用同一通訊終端（現場儀表）	是
與DCS聯網能力	強
與現場總線的兼容性	好(FF現場總線)
采用同一通訊協議的制造廠家	BRAIN 獨有，HART 通用
環境條件	允許環境溫度
允許環境濕度	5~100%RH
耐震	＜±0.075%URL/2g
保護等級	IP67
產品質保體系	5M及IS09001-2000
國內技術支持單位	重慶橫河川儀有限公司
性能指標的符合性及可信程度	3σ

EJA智能變送器平均無故障時間(MTBF)為1000萬小時,連續工作不需調校零點時間為五年。變送器保障5年免維護。

EJA智能變送器產品的質量保障期為18個月，在保質期內由于制造上造成的質量問題，我公司維修或調換。

a EJA智能變送器的特點如下：

* 采用單晶硅雙諧振式傳感器：該傳感器具有復合特性就可同時測量差壓、壓力、介質溫度及環境溫度。

* 全智能變送器：變送器性能（正確度誤差、溫度影響、靜壓影響和過壓影響等）由常規硬件補償改為數字軟件補償。這樣，具有補償正確、長期穩定性好等優點。

* 在線通信：智能、HART在線通信協議及FF現場總線供選擇。

* 高精度誤差：±0.075%

* 寬量程比： 1：100即型號規格少。

* 長期穩定性：±0.1%/5年，五年免調校。

* MTBF：1000萬小時

* 溫度影響很小：可忽略

* 靜壓影響很小：可忽略

* 過壓影響很小：零點不變/過壓11萬次，因為EJA變送器膜盒結構型測量部所設計的中心膜片結合接液膜片起過壓保護；而在線安裝型無中心膜片即過壓影響較大、成本較低。

* 無須三閥組直接安裝引壓

* 高壓側H和低壓側L可互換

* 遠程設定和校驗零點及量程：不需加壓便可通過手操器BT200遠程設定和校驗零點及量程且性能保持不變。

* 完善的故障自診斷功能

* EJA變送器采用單晶硅雙諧振式傳感器一種，這樣，電路放大板也只有一種且可互換，即備品備件少、維護方便。

* 差壓變送器均可線性和開方輸出，開方輸出時相當于流量變送器，即型號規格少、可省去開方器……

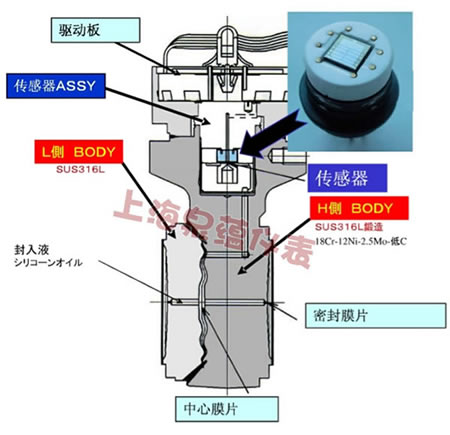

　　　　　　　　　　　　　　　　　　　　單晶硅諧振傳感器構造圖

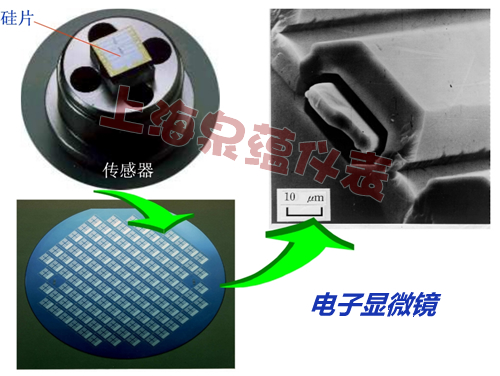

eja傳感器

　　　　　　　　　　　　　　　　　　　　電子顯微鏡 http://www.xrr.net.cn/
